Трансивер МБ1 Прайм

Многие радиолюбители используют вместе с классическим трансивером компьютер. В одном случае это ноутбук, в другом - стационарный ПК. Соединения между этими двумя устройствами каждый выполняет как может: кто-то подключает дополнительные USB-интерфейсы, кто-то паяет жгут проводов. Когда необходимо выехать с настроенным рабочим местом на контест-станцию, то перевозка этого оборудования становится головной болью. В таком случае хочется иметь все в одном корпусе. SDR трансивер MB1 решает эту задачу на 100%. Все соединения можно делать при помощи виртуальных аудиокабелей и COM-портов, подключать второй монитор, мышь и клавиатуру, а так же управлять любимым радио при помощи ручек и кнопок на лицевой панели трансивера.

MB1 Prime нового поколения (2021 года)

Его главными особенностями по сравнению с MB1 Prime прошлого поколения являются:

1. Современные комплектующие ПК:

Материнская плата - GA-IMB370TN вместо MDH11HI

ЦП - Intel® Core™ i7-9700 вместо Intel® Core™ i7-7700T

ОЗУ - 16 ГБ DDR4 вместо 16 ГБ DDR3

SSD - Samsung 970 EVO 500 ГБ

Улучшено IMD3 передатчика до среднего значения ~37 дБ на КВ бэндах, при 100Вт выходной мощности

2. Программное обеспечение

Для трансивера MB1 разработан вариант интерфейса, адаптированный под встроенный 7-дюймовый дисплей. В данный момент ПО работает в режиме приема/передачи и поддерживает два независимых канала приема с полосами до 312 кГц. DSP библиотека, разработанная компанией Expert Electronics позволила улучшить качество приема и повысить надежность программного обеспечения.

Основные отличительные особенности трансивера

• Отдельный независимый приемный тракт с прямой оцифровкой (DDC)

• Отдельный независимый передающий тракт, построенный по принципу прямого цифрового синтеза сигналов (DUC)

• Два независимых программных приемника, с шириной панорамы до 312 кГц и суб приемник в каждом из них

• Окно широкополосного обзора (Bandscope) до 80 МГц

• Интерфейс в двух вариантах: для настольного ПК и для встроенного экрана MB1

• Имеется возможность удаленной работы. При этом педаль РТТ и CW-ключ подключаются к панели E-Coder. Микрофонная гарнитура и панель E-Coder подключаются к удаленному персональному компьютеру

• TCI интерфейс для удобного подключения к стороннему ПО, список ПО с поддержкой TCI

• Профессиональный модуль обработки голосового сигнала обеспечивает широчайшие настройки для работы голосовыми видами связи

• Качественный IPS 7" тач-скрин дисплей с разрешением 1280x800

• Возможность установки пользователем любого другого программного обеспечения поддерживаемого Windows 10

• Разъем ExtCtrl для управления внешними устройствами, 8 мощных ключей с открытым коллектором

• СОМ-порт для подлючения внешних устройств (усилителей мощности, поворотных устройств и т.д.)

• Вход ALC для подключения внешних усилителей мощности*

• Возможность подключения УКВ трансвертеров** (тип разъема SMA)

• Четыре программируемых выхода РТТ для независимого управления режимом передачи внешних усилителей мощности

• Использование трансивера в качестве генератора сигнала (выход DAC OUT) (тип разъема SMA)

• Возможность подключить внешние фильтры в разрыв ВЧ тракта (разъемы RX IN и RX OUT) (тип разъемов SMA)

• Малая задержка самопрослушивания в режиме CW (порядка 5-6 мс)

• Вход внешнего опорного генератора 10 МГц

• Возможность работы с трансивером в режиме SO2R

• Работа полным дуплексом или полудуплексом***

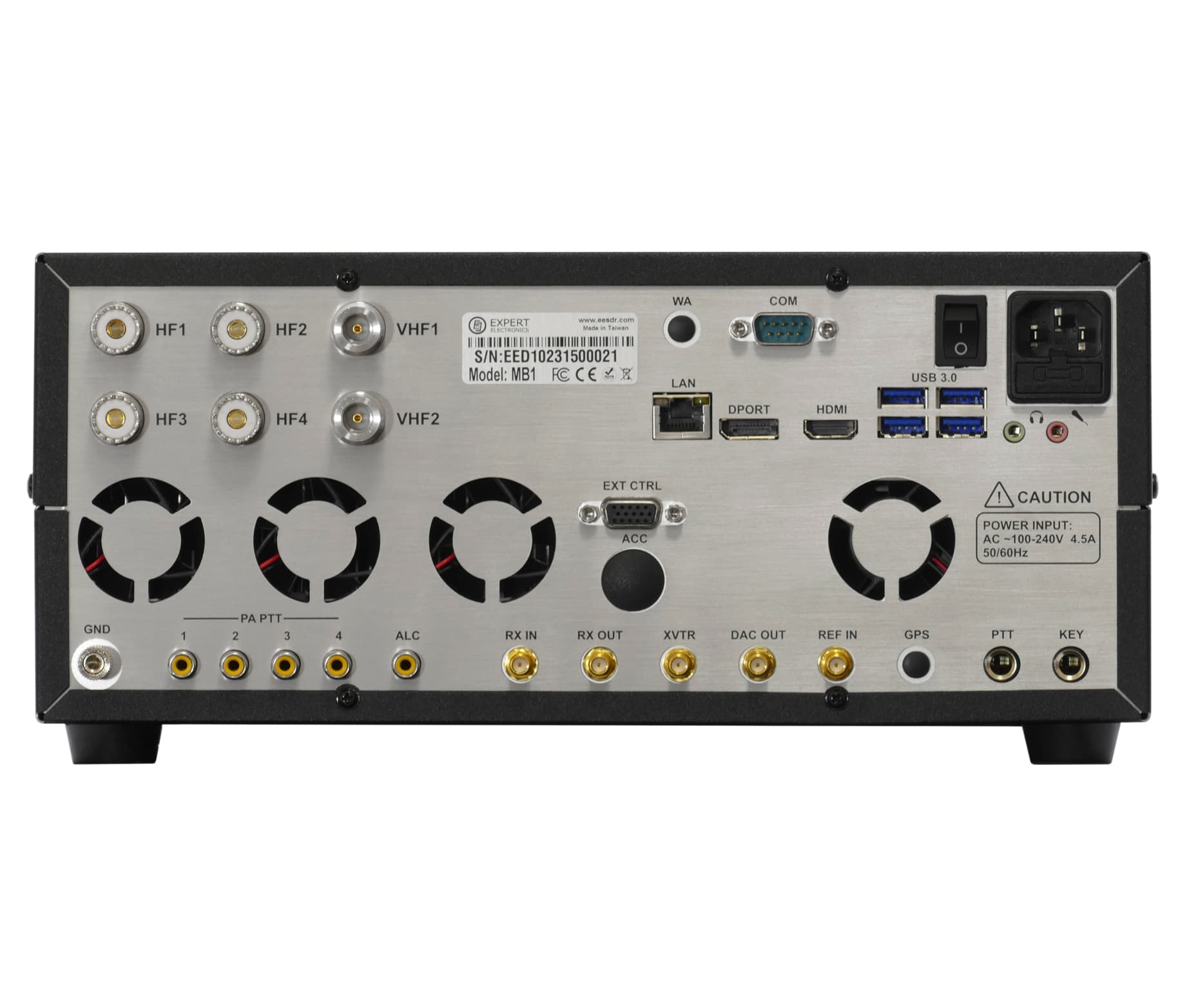

• Антенный коммутатор на четыре антенны для КВ диапазона (тип разъемов UHF (SO-239)) и две антенны для УКВ диапазона (тип разъемов N-type)

• Встроенные измеритель мощности для КВ и УКВ диапазонов и КСВ-метр для КВ диапазона

• Возможность записи и воспроизведения IQ-записей с полосой до 312 кГц

• Опциональный автоматический тюнер для КВ диапазона

• Встроенный блок питания

* ** *** Данные функции поддерживаются аппаратной частью трансивера, но программно не реализованы.

Помимо возможностей трансивера, MB1 имеет полноценный компьютер на базе процессора Intel Core i5 со всеми вытекающими особенностями.

• Установка программ цифровых видов связи

• Аппаратные и контестовые журналы

• Подключение двух CW Skimmer-ов к двум независимым каналам приема на разных диапазонах

• Возможность подключения трансивера в локальную сеть или глобальную сеть интернет

• Работа с интернет браузером, интернет кластеры и прочие возможности (почта, Skype, ICQ, ТВ...), связанные с интернетом

• Просмотр и прослушивание видео и аудио файлов

• Просмотр ТВ через "USB-свистки"

• Возможность подключения внешнего компьютерного дисплея, мышки и клавиатуры

• И много-много других особенностей, все ограничивается Вашей фантазией. Все это внутри одного трансивера MB1!

Программное обеспечение и интеграция

• ExpertSDR3 — актуальное штатное ПО устройства (Windows, Linux, macOS). Дистрибутивы, описание версий и руководство пользователя — на вкладке ExpertSDR3.

• TCI — открытый интерфейс для связи со сторонними программами: частота, режим, PTT, CW-макросы, споты и передача панорамы. Список стороннего ПО с поддержкой TCI: Программы.

• RadioSync — утилита синхронизации трансивера со сторонним ПО. Подключение к программам с поддержкой CAT было доступно всегда, а теперь добавлена и поддержка OmniRig — используйте тот способ, который поддерживает ваша программа. Настройке RadioSync посвящён отдельный раздел руководства пользователя.

Области применения

• Полнофункциональный радиолюбительский трансивер

• Мобильная контест-станция

• Удаленная точка приема для контестов и других применений

• Анализатор спектра с полосой обзора до 80МГц

• Работа с внешними программами цифровых видов связи, CW скиммером и т.п.
