Примеры настроек

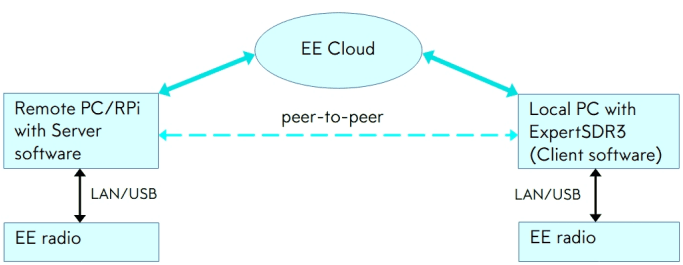

Этот пример описывает подключение настроенного для удаленной работы ColibriNANO + RPi4 с локальным трансивером Эксперт Электроникс (MB1, SunSDR2 DX/PRO/QRP).

1. Настройте удаленное подключение к ColibriNANO + RPi4 следуя инструкции в мануале.

2. Запустите ExpertSDR3 на локальном ПК. Включите ExpertSync в окне Device Manager со значением Сервер порта по умолчанию 50040.

3. Откройте экземпляр ExpertSDR3 локального трансивера, затем откройте экземпляр ExpertSDR3 удаленного ColibriNANO.

Устройство которое запускается первым работает как Главное. Сейчас этот функционал зарезервирован для дальнейшего развития ERS.

Если таким образом используется два трансивера они оба перейдут в режим передачи если она будет активирована любым способом из любого экземпляра (кнопка TX, PTT и т.д.).

4. Включите E.Sync в экземплярах трансивера и ColibriNANO (кнопка станет зеленой).

5. Всё, экземпляры ExpertSDR3 синхронизированы, настройка частоты в любом экземпляре будет влиять на второй. Вы можете уменьшить громкость или полностью заглушить экземпляр локального трансивера и слушать установленный удаленно ColibriNANO (который скорее всего расположен далеко от города и шумов эфира). При переходе на передачу локальным трансивером, звук в экземпляре ColibriNANO будет отключен.

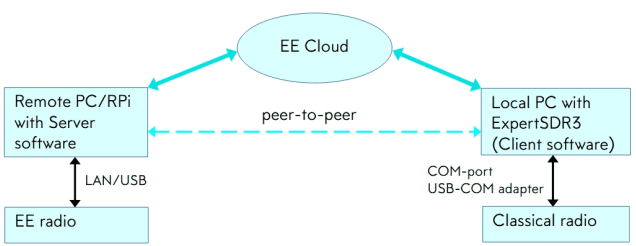

Этот пример описывает подключение настроенного для удаленной работы ColibriNANO + RPi4 с классическим локальным трансивером Kenwood TS-2000.

1. Настройте удаленное подключение к ColibriNANO + RPi4 следуя инструкции.

2. Подключите классический трансивер к локальному ПК посредством COM-порта или USB-COM адаптера (пример ниже). Убедитесь в том, что COM-порт отображается в Менеджере Устройств Windows. Установите подходящие драйвера для вашего COM адаптера если необходимо.

3. Запустите ExpertSDR3 на локальном ПК, включите экземпляр для управления удаленного ColibriNANO и откройте RadioSync.

4. Убедитесь в том, что экземпляр ExpertSDR3 и RadioSync имеют одинаковый TCI порт.

5. Настройте модуль Rig Sync (находится в состоянии доработки) в RadioSync для вашего классического трансивера (настройки TS-2000 представлены как пример ниже). В поле Port name укажите COM-порт используемый вашим трансивером (отображается в Менеджере Устройств Windows).

Помните, что каждый классический трансивер имеет свои настройки.

6. Включите TCI в экземпляре ExpertSDR3 для ColibriNANO и блоке SyncPair, который вы настроили ранее.

7. Всё, экземпляр ExpertSDR3 и ваш классический трансивер синхронизированы, настройка частоты в программе будет влиять на трансивер и наоборот. При переходе на передачу локальным трансивером, звук в экземпляре ColibriNANO будет отключен.
