PA50WV 功率放大器（VHF，2 米）

这款放大器适合在 2 米业余无线电波段进行远距离通联的用户。其中一种使用方式是与 SunSDR2 PRO 收发信机配合安装在车辆内。

使用 Mitsubishi RA60H1317M 功率放大模块实现 50 W VHF 输出功率。由于采用有源宽带器件，放大器在整个工作频率范围内无需调整或调谐。主动散热可使放大器在全额输出功率下长时间连续载波运行。放大器采用传统单端电路，支持所有调制模式。

产品特点：

• 50 W

PA50WV 可在 136–174 MHz 范围内提供最高 50 W 的纯净信号放大。

放大器可长时间连续稳定运行，包括在数字模式下。

• 两种输入功率设置

可切换输入信号功率设置，分别为 1 W 和 5 W。

• 紧凑尺寸

放大器含散热模块的尺寸为 185 × 165 × 83 mm，重量为 1.7 kg，适合 DX 远征使用。

• 内置低噪声放大器

为改善接收效果，放大器内置低噪声放大器，增益为 +19.5 dB。按前面板上的“LNA”按钮启用；该功能仅在接收时工作，切换到发射时会自动切断低噪声放大器的供电。

低噪声放大器的实际效果

使用收发信机 SunSDR2 PRO进行测量：频率 145.1 MHz，CW 模式，接收带宽 500 Hz，输入信号电平 −110 dBm。

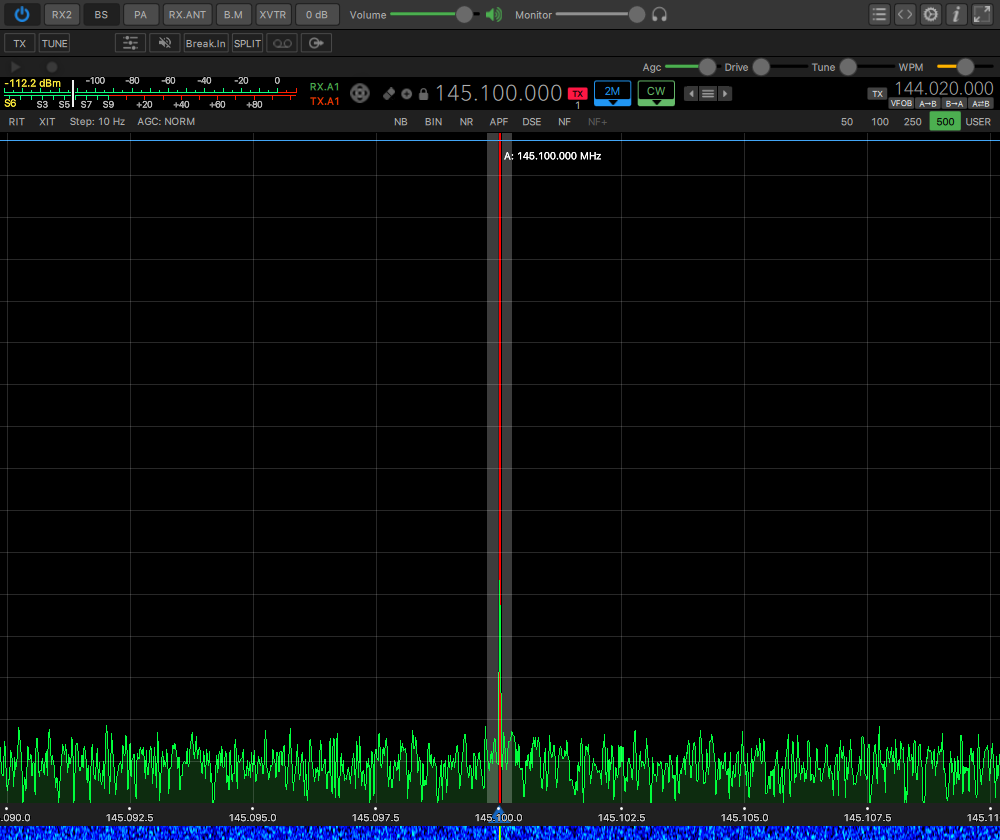

低噪声放大器关闭：信号 −112.2 dBm，噪声 −122.4 dBm

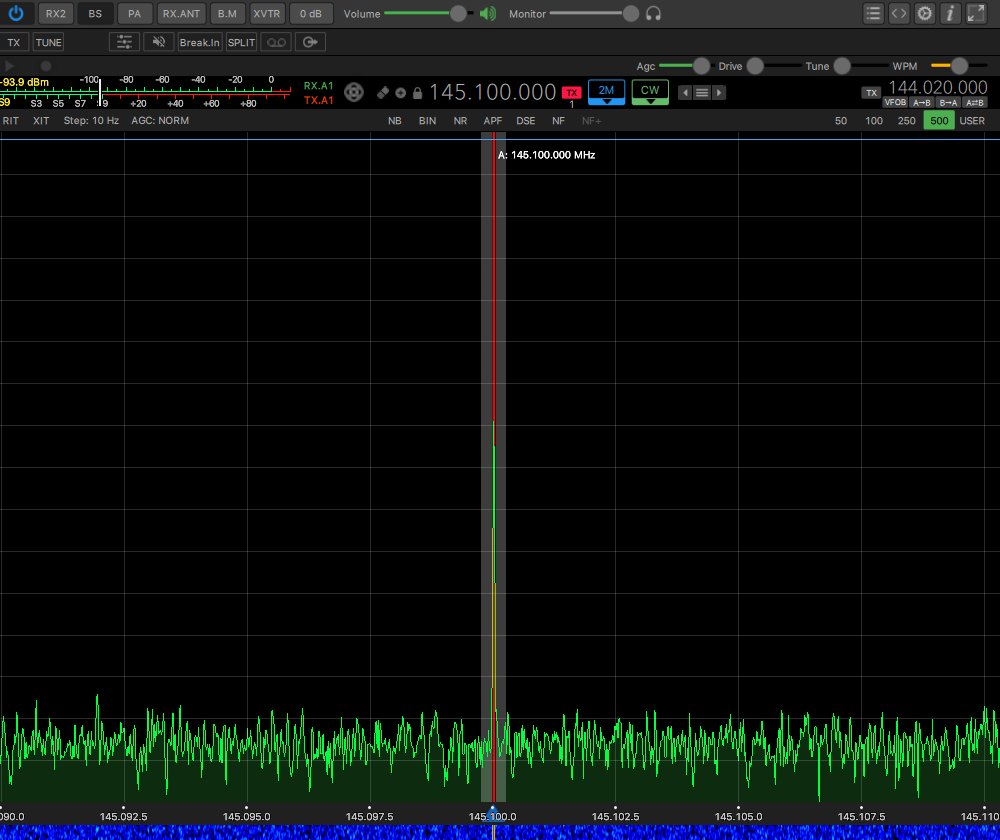

低噪声放大器开启：信号 −93.9 dBm，噪声 −120.3 dBm

信号电平提高了 18.3 dB，而接收机自身噪声仅提高 2.1 dB。

信噪比改善了 16.2 dB：原先处于可辨识极限、难以抄收的电台变得清晰可收。

改善幅度取决于天线、馈线和操作地点的噪声环境：接收机自身噪声越低，外接前置放大器带来的提升就越小。以上数值来自一次具体测量，并非保证的技术指标。

发射控制

放大器根据外部控制信号切换到发射，该信号由收发信机通过“TX”连接器提供。PA50WV 没有射频检测器：输入端出现信号并不会自动切换到发射，因此收发信机必须提供 PTT 控制输出。

输出功率与驱动功率

“Pin”按钮用于选择输入信号功率，分别为 1 W 或 5 W；两种设置的额定输出功率相同，均为 50 W。放大器是线性的，因此输出功率随输入功率变化：在 5 W 设置下，输入 2.5 W 时，输出约为一半。机壳上没有独立的功率调节器，也不使用 ALC 系统；功率由收发信机设定。

重要提示。请在收发信机控制软件的“功率校正”菜单中设置驱动功率限制。该设置在固件层面确定最大输出功率，并严格限制可能损坏放大器的功率尖峰。输入功率不得超过所选设置允许的水平。
